构建适用于RK3328芯片的Linux

前言

网上能找到适用于瑞芯微RK3328芯片的Linux系统版本都有些旧了，有些功能内核不支持，于是打算自己折腾构建最新版本的Linux系统，开启一些新的功能，顺便学习一下嵌入式开发，仅供参考。

启动流程

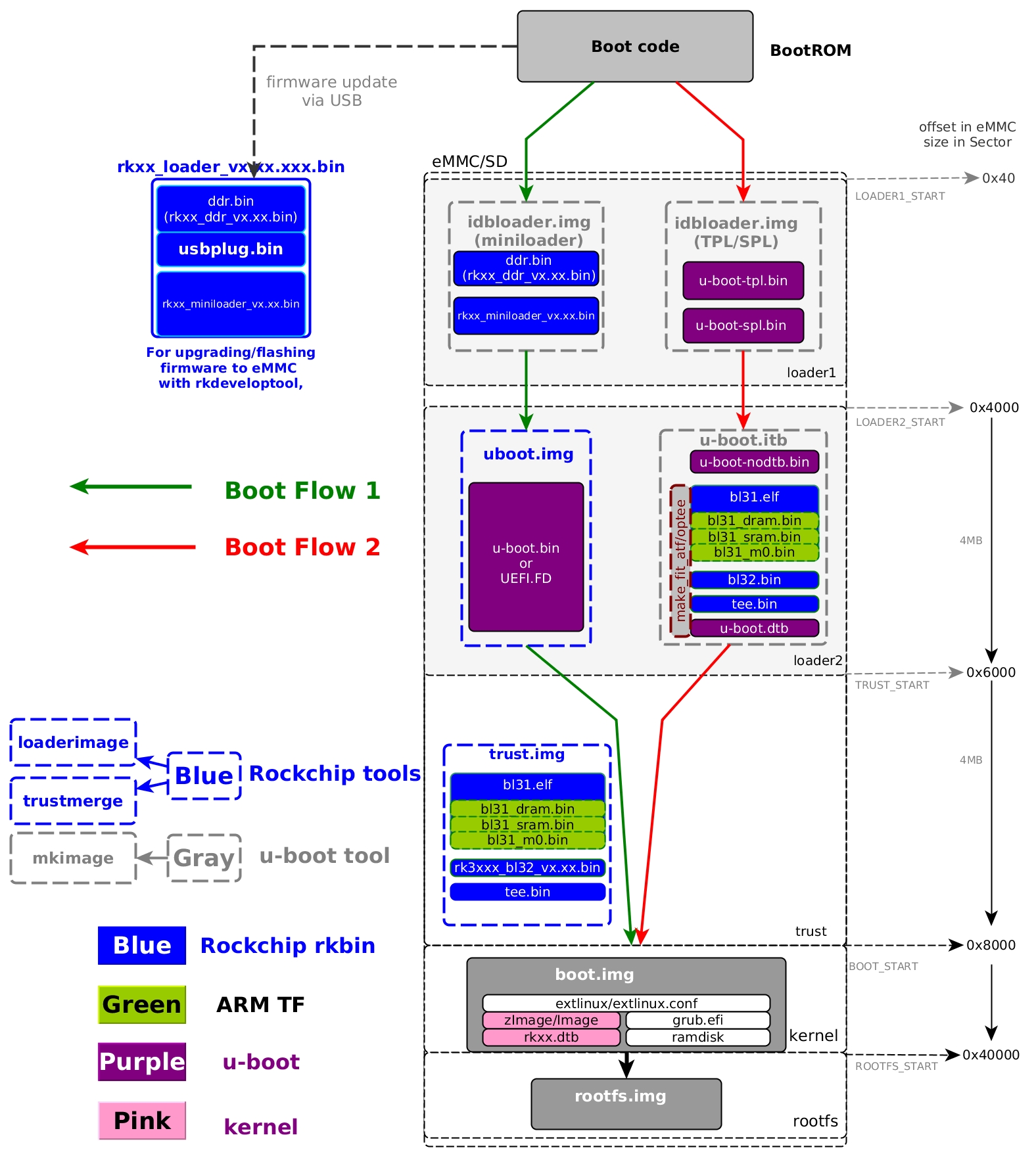

上图可以看出瑞芯微的芯片有2条启动流程： Boot Flow 1 / Boot Flow 2，每条流程只有loader1、loader2在构成方式上有所不同，而trust、kernel、rootfs基本一致，后续操作会对不同的地方进行单独记录，而相同的部分则放在一起。^[1]

烧录地址

查阅RK3328_Linux-Debian_V1.1_Development_Guide-20170711官方手册可知，在RK3328芯片上运行Linux系统，需要将所需文件烧录到对应的地址中：

Address	Name	Path
	Boot	rk3328_loader_v1.21.250.bin
0x00000040	loader1	idbloader.img
0x00004000	loader2	uboot.img
0x00006000	atf	trust.img
0x00008000	boot	boot.img
0x00040000	rootfs	rootfs.img

主板信息

主芯片：瑞芯微RK3288
内存颗粒：K4B2G0446C-HYH9 * 8：2GB
eMMC芯片：KLMAG1JETD-B041：16G
设备树文件：rk3328-beikeyun-1296mhz.dts form linux-6.0.y

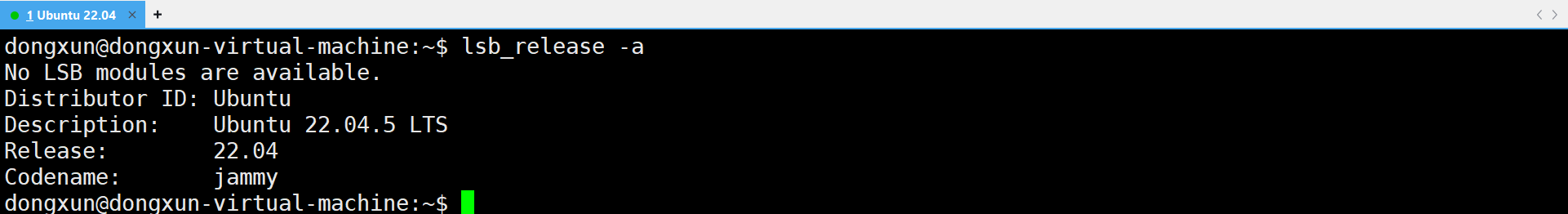

开发环境

安装所需工具：

sudo apt-get update

sudo apt-get upgrade

sudo apt-get install git gitk git-core git-gui bc bison flex make gcc-arm-linux-gnueabihf u-boot-tools device-tree-compiler gcc-aarch64-linux-gnu mtools parted libudev-dev libusb-1.0-0-dev libssl-dev android-tools-adb android-tools-fastboot python-is-python3 python3 python3-distutils swig python3-dev python3-pyelftools python3-all-dev python3-setuptools liblz4-tool libgnutls28-dev gcc-aarch64-linux-gnu device-tree-compiler libncurses5 libncurses5-dev build-essential libssl-dev mtools bc python2 dosfstools libelf-dev elfutils dwarves

构建文件

loader1

Boot Flow 1

使用构建工具

瑞莎官方提供了适用于瑞芯微芯片的rockchip-bsp构建工具，可以很轻松方便的构建出 Boot Flow 1所需的idbloader、uboot以及trust文件，参考资料：^{[2] [3]}

1. 克隆构建工具

   git clone -b stable-4.4-rockpie https://github.com/radxa/rockchip-bsp.git

   cd rockchip-bsp

   git submodule init

   git submodule update

   执行上述命令会拉取radxa配置的相关子模块项目，如果不想使用其中的u-boot、kernel项目（版本过于老旧），可以删掉相关目录并克隆其他仓库的源码到rockchip-bsp目录中（注意文件夹名称需保持一致，否则后续执行脚本会报错）；我使用的u-boot是官方u-boot，kernel则来自unifreq：

   rm -rf u-boot kernel

   git clone https://github.com/u-boot/u-boot.git

   git clone https://github.com/unifreq/linux-6.1.y-rockchip.git

   mv linux-6.1.y-rockchip kernel

2. 新增主板信息

   修改rockchip-bsp/build/board_configs.sh文件，在适当位置新增主板配置信息：

   "rk3328-beikeyun")
       DEFCONFIG=rockchip_linux_defconfig
       UBOOT_DEFCONFIG=evb-rk3328_defconfig
       DTB=rk3328-beikeyun-1296mhz.dtb
       export ARCH=arm64
       export CROSS_COMPILE=aarch64-linux-gnu-
       CHIP="rk3328"
       ;;

   ▶

   参数含义

   DEFCONFIG：kernel配置文件
   UBOOT_DEFCONFIG：u-boot配置文件
   DTB：设备树文件
   ARCH：核心架构
   CROSS_COMPILE：交叉编译工具链
   CHIP：芯片型号

3. 配置BL31文件环境

   下载该项目中的rk3328_bl31_v1.39.bin文件，将其放入路径：rockchip-bsp/rkbin/bin/rk33/，使用以下命令配置BL31文件环境：

   export BL31=/home/dongxun/Desktop/rockchip-linux/radxa/rockchip-bsp/rkbin/bin/rk33/rk3328_bl31_v1.39.bin

   U-Boot 需要 ARM Trusted Firmware (ATF) 的 BL31 二进制文件作为安全固件组件才能生成完整可用的启动镜像

4. 开始构建

   切换到rockchip-bsp目录执行以下命令开始构建u-boot：

   ./build/mk-uboot.sh rk3328-beikeyun

   等待构建完成，会在rockchip-bsp/out/u-boot目录生成 Boot Flow 1所需的文件：

   .
   ├── idbloader.img
   ├── rk3328_loader_ddr333_v1.16.250.bin
   ├── spi/
   ├── trust.img
   └── uboot.img

▶

根据设备树进行构建u-boot

上述通用的构建方法足矣满足正常启动Linux系统；如果想在u-boot阶段对设备完成硬件初始化以及执行更多操作，就需要使用对应的设备树构建u-boot，属于高级功能。

该方法在最新的u-boot项目中构建未成功…

将rk3328-beikeyun-1296mhz.dts文件开头的 #include "rk3328.dtsi“ 改为 #include "rk3328-u-boot.dtsi" 后放入路径：u-boot/arch/arm/dts中，然后修改该目录下的MakeFile，在适当位置新增以下内容：

dONFIG_ROCKCHIP_RK3328) += \
        rk3328-beikeyun-1296mhz.dtb \
        rk3328-nanopi-r2s-u-boot.dtb \
        rk3328-rock-pi-e-v3.dtb \
        rk3328-evb-u-boot.dtb \
        rk3328-orangepi-r1-plus-lts-u-boot.dtb \
        rk3328-rock-pi-e-v3-u-boot.dtb \
        rk3328-generic.dtb \
        rk3328-orangepi-r1-plus-u-boot.dtb \
        rk3328-sdram-ddr3-666.dtb \
        rk3328-generic-u-boot.dtb \
        rk3328-roc-cc-u-boot.dtb \
        rk3328-sdram-ddr4-666.dtb \
        rk3328-nanopi-r2c-plus-u-boot.dtb \
        rk3328-rock64-u-boot.dtb \
        rk3328-sdram-lpddr3-1600.dtb \
        rk3328-nanopi-r2c-u-boot.dtb \
        rk3328-rock-pi-e-base-u-boot.dtb \
        rk3328-sdram-lpddr3-666.dtb \
        rk3328-nanopi-r2s-plus-u-boot.dtb \
        rk3328-rock-pi-e-u-boot.dtb \
        rk3328-u-boot.dtb

执行以下命令加载RK3328默认配置文件到 .config，并查询默认设备树名称在该文件中哪几个行出现过：

make CROSS_COMPILE=aarch64-linux-gnu- ARCH=arm evb-rk3328_defconfig

grep -n "rk3328-evb" .config

212:CONFIG_DEFAULT_DEVICE_TREE=”rockchip/rk3328-evb”
554:CONFIG_DEFAULT_FDT_FILE=”rockchip/rk3328-evb.dtb”
1112:CONFIG_OF_LIST=”rockchip/rk3328-evb”
1116:CONFIG_SPL_OF_LIST=”rockchip/rk3328-evb”

将上述查询结果中出现rk3328-evb的地方名称改为当前主板的设备树名称：

212:CONFIG_DEFAULT_DEVICE_TREE=”rockchip/rk3328-beikeyun-1296mhz”
554:CONFIG_DEFAULT_FDT_FILE=”rockchip/rk3328-beikeyun-1296mhz.dtb”
1112:CONFIG_OF_LIST=”rockchip/rk3328-beikeyun-1296mhz”
1116:CONFIG_SPL_OF_LIST=”rockchip/rk3328-beikeyun-1296mhz”

将rk3328-beikeyun-1296mhz.dts文件放入以下路径：u-boot/dts/upstream/src/arm64/rockchip，然后保存当前配置到defconfig，并复制到u-boot/configs文件夹中重命名：

nano .config

make savedefconfig

cp defconfig configs/rk3328_beikeyun_defconfig

修改build/board_configs.sh文件，修改主板信息的UBOOT配置文件名：

"rk3328-beikeyun")
    ...
    UBOOT_DEFCONFIG=rk3328_beikeyun_defconfig
    ...

切换到rockchip-bsp目录，执行以下命令开始构建u-boot：

./build/mk-uboot.sh rk3328-beikeyun

单独构建文件

单独构建各文件使用的源码大部分均来自瑞芯微官方Github仓库：rockchip-linux，只有u-boot源码来自radxa，因为官方u-boot构建时会有各种报错，而且无法生成u-boot-tpl.bin文件，暂不清楚具体原因。^[1]

loader1 - idbloader.img(miniloader)

idbloader.img(miniloader) 由2个文件组成：ddr.bin + miniloader.bin，均由瑞芯微官方提供，而这2个文件都保存在rkbin仓库中，首先将仓库克隆到本地：

git clone https://github.com/rockchip-linux/rkbin

对于RK3328而言，在rkbin/bin/rk33目录中没有提供rk3328_miniloader_vx.xx.bin文件，不过我发现了一个Github仓库：uboot_builder，里面有适用于RK3328芯片的miniloader文件（本次操作暂未使用）。

通过查看rkbin/RKBOOT/RK3328MINIALL.ini配置信息得知可使用：rk322xh_miniloader_v2.50.bin，路径如下：rkbin/bin/rk33/rk322xh_miniloader_v2.50.bin，在rkbin根目录执行以下命令：

tools/mkimage -n rk3328 -T rksd -d /home/dongxun/Desktop/rockchip-linux/rkbin/bin/rk33/rk3328_ddr_333MHz_v1.21.bin idbloader.img

cat /home/dongxun/Desktop/rockchip-linux/rkbin/bin/rk33/rk322xh_miniloader_v2.50.bin >> idbloader.img

▶

参数含义

-n ==> set image name to ‘name’ ：指定镜像名称，一般是芯片型号或者主板型号
-T ==> set image type to ‘type’ ：指定镜像类型，可以输入tools/mkimage -T list查看更多类型，这里使用的类型为：rksd : Rockchip SD Boot Image
-d ==> use image data from ‘datafile’ ：使用的二进制数据文件，这里使用对应芯片的rkxx_ddr_vx.xx.bin二进制文件
rkxx_miniloader_vx.xx.bin ：对应芯片miniloader二进制文件

烧录地址：Address：0x00000040，Name：loader1。

loader1 - idbloader.img(TPL/SPL)

idbloader.img(TPL/SPL) 由2个文件组成：u-boot-tpl.bin + u-boot-spl.bin，在构建u-boot项目时会自动生成，也可以使用以下操作进行手动生成。

进入u-boot目录，执行以下命令开始配置u-boot然后开始构建：

make CROSS_COMPILE=aarch64-linux-gnu- ARCH=arm evb-rk3328_defconfig

make menuconfig

make CROSS_COMPILE=aarch64-linux-gnu- ARCH=arm -j$(nproc)

等待构建完成，会在u-boot根目录下生成以u-boot名称开头的一系列文件，以及2个核心文件：spl/u-boot-spl.bin、tpl/u-boot-tpl.bin。

执行以下命令即可得到idbloader.img(TPL/SPL)：

tools/mkimage -n rk3328 -T rksd -d tpl/u-boot-tpl.bin idbloader.img
cat spl/u-boot-spl.bin >> idbloader.img

▶

参数含义

-n ==> set image name to ‘name’ ：指定镜像名称，一般是芯片型号或者主板型号
-T ==> set image type to ‘type’ ：指定镜像类型，可以输入tools/mkimage -T list查看更多类型，这里使用的类型为：rksd : Rockchip SD Boot Image
-d ==> use image data from ‘datafile’ ：使用的二进制数据文件，这里使用u-boot构建生成的u-boot-tpl.bin二进制文件
u-boot-spl.bin.bin ：这里使用u-boot构建生成的u-boot-spl.bin二进制文件

烧录地址：Address：0x00000040，Name：loader1。

loader2

Boot Flow 2

单独构建文件

loader2 - uboot.img

uboot.img 需要使用u-boot和rkbin两个项目的文件，先克隆u-boot仓库，然后将rkbin仓库的文件全部复制到u-boot中：

git clone -b stable-4.4-rockpie https://github.com/radxa/u-boot.git

cp -r rkbin/* u-boot/

需要修改scripts/dtc/dtc-lexer.l文件，将YYLTYPE yylloc;改为extern YYLTYPE yylloc;，否则后续构建会报错：multiple definition of `yylloc’

在u-boot项目中，已经包含各种芯片的u-boot示例配置文件，存放路径为：u-boot/configs/，对于RK3328，使用以下命令加载默认配置并开始构建：

make CROSS_COMPILE=aarch64-linux-gnu- ARCH=arm evb-rk3328_defconfig

make menuconfig

make CROSS_COMPILE=aarch64-linux-gnu- ARCH=arm -j$(nproc)

等待构建完成，会在根目录下生成以u-boot名称开头的一系列文件，对于Boot Flow 1，还需将生成的u-boot.bin转换成miniloader可识别文件uboot.img才能烧录到主板，执行以下命令即可：

tools/loaderimage --pack --uboot u-boot.bin uboot.img

烧录地址：Address：0x00004000，Name：loader2。

loader2 - u-boot.itb

u-boot.itb 由bl31.elf, u-boot-nodtb.bin, u-boot.dtb文件组成，第一个文件可以下载该项目中的rk3328/rk3328_bl31_v1.42.elf文件，后2个文件均是u-boot项目构建时生成的，将这3个文件放入u-boot根目录，执行以下命令开始构建：

mv rk3328/rk3328_bl31_v1.42.elf bl31.elf

make CROSS_COMPILE=aarch64-linux-gnu- ARCH=arm u-boot.itb

烧录地址：Address：0x00004000，Name：loader2。

trust

进入rkbin目录，使用以下命令，通过rkbin/RKTRUSRT/目录中对应芯片的配置文件来生成trust.img：

tools/trust_merger /home/dongxun/Desktop/rockchip-linux/rkbin/RKTRUST/RK3328TRUST.ini

烧录地址：Address：0x00006000，Name：atf。

kernel

瑞芯微kernel

首先克隆官方kernel源码：^[4]

git clone -b develop-6.1 https://github.com/rockchip-linux/kernel.git

使用以下命令查看当前项目是否为develop-6.1分支，默认为develop-4.4分支，后续构建时会报错，暂不清楚具体原因；

git branch -a

在kernel项目中，已经包含各芯片的kernel示例配置文件，稍作修改即可进行使用，对于RK3328而言，其芯片架构为arm64，对应的示例配置文件路径为：kernel/arch/arm64/configs，但是该路径下没有RK3328专属的示例配置文件，所以使用以下命令加载通用配置到 .config文件：

make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- rockchip_linux_defconfig

将rk3328-beikeyun-1296mhz.dts放入以下路径：kernel/arch/arm64/boot/dts/rockchip，然后修改该目录下的MakeFile，在适当位置新增一行填入以下内容：

dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3328-beikeyun-1296mhz.dtb

切换到kernel根目录，开始编译官方kernel文件：

make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- -j$(nproc)

等待编译完成，会生成以下文件：

OBJCOPY arch/arm64/boot/Image
GZIP arch/arm64/boot/Image.gz

对于32位架构的核心，编译时会生成zImage文件
对于64位架构的核心，编译会生成Image文件

根据对应设备树编译boot.img文件：

make rk3328-beikeyun-1296mhz.img -j$(nproc)

等待编译完成，会生成以下文件：

Image: resource.img (with rk3328-beikeyun-1296mhz.dtb logo.bmp logo_kernel.bmp) is ready
Image: boot.img (with Image resource.img) is ready
Image: zboot.img (with Image.lz4 resource.img) is ready

生成的上述文件都是独立存在的，无法烧录到主板，还需要根据设备树二进制文件以及extlinux.conf文件打包成boot.img才行，依次执行以下命令：

mkdir boot

cp arch/arm64/boot/dts/rockchip/rk3328-beikeyun-1296mhz.dtb boot/rk3328.dtb

cp arch/arm64/boot/Image boot/

mkdir boot/extlinux

wget http://opensource.rock-chips.com/images/6/60/Boot_extlinux.zip

unzip Boot_extlinux.zip boot/extlinux

nano boot/extlinux/extlinux.conf

dd if=/dev/zero of=boot.img bs=1M count=32

sudo mkfs.fat boot.img

mkdir tmp

sudo mount boot.img tmp/

cp -r boot/* tmp/

umount tmp

extlinux.conf文件需要根据对应芯片进行修改：设备树文件名、调试UART的基地址、主板的根分区等信息，否则可能无法正常启动。^[5]

经过上述操作，boot.img文件才可以烧录到主板的kernel分区。

烧录地址：Address：0x00008000，Name：boot。

最新版kernel

使用构建工具

请先完成本文章目录：构建文件 -> loader1 -> Boot Flow 1 -> 使用构建工具 的相关操作及配置。

首先需要配置kernel中用到的设备树文件，将rk3328-beikeyun-1296mhz.dts文件放入以下路径：kernel/arch/arm64/boot/dts/rockchip，然后修改该目录下的MakeFile，在适当位置新增以下内容：

dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3328-beikeyun-1296mhz.dtb

切换到rockchip-bsp根目录，使用以下命令开始构建kernel：

./build/mk-kernel.sh rk3328-beikeyun

等待构建完成，会在rockchip-bsp/out/kernel目录生成所需的文件：

.
├── boot.img
├── kernel
│   ├── Image
│   └── rk3328-beikeyun-1296mhz.dtb

烧录地址：Address：0x00008000，Name：boot。

单独构建Kernel

本次构建使用官方Linux Kernel：The Linux Kernel Archives。

⚠官方最新内核不一定适配当前芯片，甚至可能造成不兼容等后果，请慎重操作！

下载Linux 6.15.5内核源码并解压：

wget https://cdn.kernel.org/pub/linux/kernel/v6.x/linux-6.15.5.tar.xz

tar -xf linux-6.15.5.tar.xz

在Linux官方内核中，并不包含瑞芯微芯片的配置文件，需要使用以下命令从瑞芯微官方kernel中复制一份通用配置文件到最新的Linux内核中：

cp ~/Desktop/rockchip-linux/kernel/arch/arm64/configsrockchip_linux_defconfig ~/Desktop/linux-kernel/linux-6.15.5/arch/arm64/configs/rockchip_linux_defconfig

还需配置设备树文件，先将rk3328.dtsi文件下载下来，和rk3328-beikeyun-1296mhz.dts文件一起放入以下路径：linux-6.15.5/arch/arm64/boot/dts/rockchip/，然后修改该目录下的MakeFile，在适当位置新增以下内容：

如果不使用unifreq仓库的rk3328.dtsi文件，后续构建会报错。

dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3328-beikeyun-1296mhz.dtb

进入linux-6.15.5目录，使用以下命令配置构建环境：

export ARCH=arm64

export CROSS_COMPILE=aarch64-linux-gnu-

使用以下命令加载通用配置到 .config文件：

make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- rockchip_linux_defconfig

根据需求修改默认配置并保存退出，然后开始构建kernel：

make menuconfig

make -j$(nproc)

等待构建完成，可看到以下信息，其中Image就是需要的文件，但是还需要进一步处理才能生成boot.img。

SORTTAB vmlinux
OBJCOPY arch/arm64/boot/Image
GZIP arch/arm64/boot/Image.gz

切换到kernel上一级目录新建一个3328文件夹，使用以下命令打包kernel-dtb文件：

mkdir 3328

cd 3328

cat ../linux-6.15.5/arch/arm64/boot/Image ../linux-6.15.5/arch/arm64/boot/dts/rockchip/rk3328-beikeyun-1296mhz.dtb > kernel-dtb

克隆rockchip-mkbootimg项目并编译相关工具：

git clone https://github.com/neo-technologies/rockchip-mkbootimg.git

sudo apt-get install libssl-dev

cd rockchip-mkbootimg

make

sudo make install

在3328目录执行以下命令生成boot.img：

mkbootimg --kernel kernel-dtb -o boot.img

烧录地址：Address：0x00008000，Name：boot。

rootfs

一般简称根文件系统。

使用现有rootfs

可查看校园网联合镜像站，清华大学开源软件镜像站获取更多系统镜像源码文件，以下只列出部分Linux镜像源码下载地址：

Armbian：Index of /apt/dists/
Debian：Image server for Incus and LXC
Ubuntu：Index of /ubuntu-base/releases

需要根据芯片架构选择合适的版本

配置根文件系统：^[6]

1. 安装qemu

   sudo apt-get install qemu-user-static

2. 创建临时文件夹并将下载的镜像源码文件解压到其中

   mkdir temp

   # 如果是Ubuntu系统使用以下命令：
   sudo tar -zxvf ubuntu-base-22.04-base-arm64.tar.gz -C temp

   # 如果是Debian系统使用以下命令：
   sudo tar -xvf rootfs.tar.xz -C temp

3. 准备网络工作

   sudo cp -b /etc/resolv.conf temp/etc/resolv.conf

4. 准备qemu

   sudo cp /usr/bin/qemu-aarch64-static temp/usr/bin/

5. 挂载主机/dev

   sudo mount --bind /dev /home/dongxun/Desktop/temp/dev

   如果不执行该操作，后续apt update会有报错：/usr/bin/apt-key: 95: cannot create /dev/null: Permission denied

6. 进入根文件系统

   sudo chroot temp

7. 更换软件源

   系统源地址默认为官方源，在国内更新、下载时很不方便，使用vi工具编辑/etc/apt/sources.list，将其更换为清华源：

   deb http://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm main contrib non-free non-free-firmware
   # deb-src http://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm main contrib non-free non-free-firmware

   deb http://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm-updates main contrib non-free non-free-firmware
   # deb-src http://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm-updates main contrib non-free non-free-firmware

   deb http://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm-backports main contrib non-free non-free-firmware
   # deb-src http://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm-backports main contrib non-free non-free-firmware

   deb http://mirrors.tuna.tsinghua.edu.cn/debian-security bookworm-security main contrib non-free non-free-firmware
   # deb-src http://mirrors.tuna.tsinghua.edu.cn/debian-security bookworm-security main contrib non-free non-free-firmware

   这里强制使用HTTP，而不是官方推荐的HTTPS，是因为使用HTTPS更新时会有CA证书报错：Certificate verification failed
   后续正常进入系统，请更换为HTTPS即可

8. 更新软件包

   apt update

   apt upgrade

9. 安装所需工具

   apt install -y usbutils fdisk man-db sudo nano openssh-server net-tools network-manager iputils-ping bash-completion kmod initramfs-tools linux-base netplan.io git systemd-timesyncd apt-utils dialog vim ifupdown ethtool wireless-tools udev htop rsyslog lsb-release cloud-guest-utils parted toilet figlet lolcat

10. 开启ssh远程访问

    sed -i '/PasswordAuthentication /c PasswordAuthentication yes' /etc/ssh/ssh_config

    sed -i '/PermitRootLogin /c PermitRootLogin yes' /etc/ssh/sshd_config

11. 添加用户并设置密码

    useradd -s '/bin/bash' -m -G adm,sudo username

    passwd username

12. 给root用户设置密码

    passwd root

13. 修改主机名

    # Ubuntu
    echo "ubuntu" > /etc/hostname

    # Debian
    echo "debian" > /etc/hostname

14. 退出根文件系统

    exit

15. 安装内核模块

    此操作需要在kernel目录下执行，会将构建的.ko文件复制到根文件系统中。

    sudo make INSTALL_MOD_PATH=~/Desktop/temp modules_install

制作根文件系统镜像：

1. 创建根文件系统目录

   mkdir rootfs

2. 查看temp文件夹大小

   sudo du -sh temp/

3. 创建一个linuxroot.img文件

   dd if=/dev/zero of=linuxroot.img bs=1M count=1024

   count需要根据步骤2中查询到的temp文件夹大小增加20%后填入其数值

4. 格式化文件格式

   mkfs.ext4 linuxroot.img

5. 将文件挂在到目录

   sudo mount linuxroot.img rootfs/

6. 复制根文件系统

   sudo cp -rfp temp/*  rootfs/

7. 取消挂载目录

   sudo umount rootfs/

   sudo umount /home/dongxun/Desktop/temp/dev

   此操作会删除rootfs文件夹内的所有文件，但相关文件已经保存到了linuxroot.img中

8. 检查文件系统

   e2fsck -p -f linuxroot.img

9. 调整镜像到最小尺寸

   resize2fs -M linuxroot.img

10. 将linuxroot.img拷贝到radxa工具的rootfs目录中，并修改文件名为：linaro-rootfs.img

    cp linuxroot.img ~/Desktop/rockchip-linux/radxa/rockchip-bsp/rootfs/linaro-rootfs.img

11. 切换到rockchip-bsp目录，开始生成可以烧录的system.img

    ./build/mk-image.sh -c rk3328 -t system -r rootfs/linaro-rootfs.img

烧录地址：Address：0x00000000，Name：system。

手动构建rootfs

使用Buildroot项目进行构建。

首先下载Buildroot源码：

wget https://buildroot.org/downloads/buildroot-2025.02.4.tar.gz

解压源码：

tar -zxvf buildroot-2025.02.4.tar.gz

后续有需求再补充…

烧录地址：Address：0x00040000，Name：rootfs。

适配驱动

USB无线网卡

MT7601U

官方Linux Kernel中已经包含了该芯片的驱动源码，使用make menuconfig打开配置菜单页面，在 Device Drivers > Network device support > Wireless LAN 下就能找到 MediaTek MT7601U (USB) support，开启后重新构建内核（重新烧录内核）或者单独编译驱动（手动加载驱动）即可正常使用。

RTL8192CU

官方Linux Kernel中已经包含了该芯片的驱动源码，使用make menuconfig打开配置菜单页面，在 Device Drivers > Network device support > Wireless LAN > Realtek rtlwifi family of devices 下就能找到 Realtek RTL8192CU/RTL8188CU USB Wireless Network Adapter，开启后重新构建内核（重新烧录内核）或者单独编译驱动（手动加载驱动）即可正常使用。

SDIO无线网卡

RTL8189ETV

官方Linux Kernel中目前没有适配该芯片的驱动，可以使用rtl8189ES_linux仓库提供的驱动源码自行编译。^[7]

先将仓库克隆到kernel/drivers/net/wireless/realtek中并重命名：

git clone https://github.com/jwrdegoede/rtl8189ES_linux.git

mv rtl8189ES_linux rtl8189es

编辑该目录下的Kconfig，在适当位置新增以下内容：

source "drivers/net/wireless/realtek/rtl8189es/Kconfig"

编辑该目录下的Makefile，在适当位置新增以下内容：

obj-$(CONFIG_RTL8187)		+= rtl8189es/

进入rtl8189es目录，编辑Kconfig，改为以下格式：

config RTL8189ES
	tristate "Realtek 8189E SDIO WiFi"
	depends on USB
	help
	  Help message of RTL8189ES

切换到kernel根目录，使用make menuconfig打开配置菜单页面，在 Device Drivers > Network device support > Wireless LAN 下就能找到 Realtek 8189E SDIO WIFI，开启后重新构建内核（重新烧录内核）或者单独编译驱动（手动加载驱动）即可正常使用。

eMMC扩容

对于自己构建的Linux系统，烧录到板载eMMC芯片后上电启动，一般情况下系统分区是未完全占满eMMC的所有磁盘空间，需要根据以下操作对磁盘进行扩容。

查看磁盘存储情况：

df -Th

Filesystem     Type      Size  Used Avail Use% Mounted on
/dev/root      ext4      974M  893M   15M  99% /
devtmpfs       devtmpfs  975M     0  975M   0% /dev
tmpfs          tmpfs     987M     0  987M   0% /dev/shm
tmpfs          tmpfs     395M  748K  394M   1% /run
tmpfs          tmpfs     5.0M     0  5.0M   0% /run/lock
tmpfs          tmpfs     198M     0  198M   0% /run/user/0

查看当前系统分区磁盘信息：

sudo fdisk -l

Disk /dev/ram0: 4 MiB, 4194304 bytes, 8192 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes
GPT PMBR size mismatch (3180543 != 30535679) will be corrected by write.
The backup GPT table is not on the end of the device.


Disk /dev/mmcblk0: 14.56 GiB, 15634268160 bytes, 30535680 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: CBF5612D-6F11-49C6-84A3-3DCBC63FAD46

Device           Start     End Sectors  Size Type
/dev/mmcblk0p1   32768 1081343 1048576  512M EFI System
/dev/mmcblk0p2 1081344 3180510 2099167    1G Linux filesystem


Disk /dev/mmcblk0boot0: 4 MiB, 4194304 bytes, 8192 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/mmcblk0boot1: 4 MiB, 4194304 bytes, 8192 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

3180510（系统结束扇区） ≠ 30535679（eMMC扇区总数）

修复GPT表错误（关键步骤）：

sudo sgdisk -e /dev/mmcblk0

扩展分区到最大空间后进行重启：

sudo growpart /dev/mmcblk0 2

sudo reboot

扩展文件系统：

sudo resize2fs /dev/mmcblk0p2

再次查询磁盘情况：

df -Th

Filesystem     Type      Size  Used Avail Use% Mounted on
/dev/root      ext4       14G  901M   13G   7% /
devtmpfs       devtmpfs  975M     0  975M   0% /dev
tmpfs          tmpfs     987M     0  987M   0% /dev/shm
tmpfs          tmpfs     395M  744K  394M   1% /run
tmpfs          tmpfs     5.0M     0  5.0M   0% /run/lock
tmpfs          tmpfs     198M     0  198M   0% /run/user/0

美化Linux

登录时打印字符

新建文件：

sudo nano /etc/update-motd.d/00-hello-world

填入以下内容：

#!/bin/sh

# 确保TERM环境变量正确设置
export TERM=linux

# 使用figlet的small字体生成文本，并通过lolcat添加彩虹效果
figlet -f big "Hello World" 2>/dev/null | /usr/games/lolcat -f 2>/dev/null

# 如果上述命令失败（缺少工具），使用备用文本
if [ $? -ne 0 ]; then
    echo "  _   _      _ _        __        __         _     _ "
    echo " | | | | ___| | | ___   \ \      / /__  _ __| | __| |"
    echo " | |_| |/ _ \ | |/ _ \   \ \ /\ / / _ \| '__| |/ _\` |"
    echo " |  _  |  __/ | | (_) |   \ V  V / (_) | |  | | (_| |"
    echo " |_| |_|\___|_|_|\___/     \_/\_/ \___/|_|  |_|\__,_|"
fi

# 添加空行分隔后续内容
echo

修改文件权限：

sudo chmod +x /etc/update-motd.d/00-hello-world

测试功能：

/etc/update-motd.d/00-hello-world

登录时打印系统信息

新建文件：

sudo nano /etc/update-motd.d/20-system-info

填入以下内容：

#!/bin/bash

# 设置颜色变量
RED='\033[0;31m'
GREEN='\033[0;32m'
YELLOW='\033[0;33m'
BLUE='\033[0;34m'
CYAN='\033[0;36m'
NC='\033[0m' # 重置颜色

# 获取系统信息函数
get_system_info() {
    # 1. CPU信息
    local cpu_model=$(grep -m1 "model name" /proc/cpuinfo | cut -d ':' -f2 | sed 's/^ *//')
    local cpu_cores=$(grep -c "^processor" /proc/cpuinfo)
    local cpu_usage=$(top -bn1 | grep "Cpu(s)" | sed "s/.*, *\([0-9.]*\)%* id.*/\1/" | awk '{print 100 - $1"%"}')

    # 2. 内存信息
    local mem_info=$(free -m | awk 'NR==2{printf "%.1f/%.1f MB (%.1f%%)", $3,$2,$3*100/$2}')

    # 3. 存储信息
    local storage_info=$(df -h / | awk 'NR==2{printf "%s/%s (%s)", $3,$2,$5}')

    # 4. 网络信息
    local ip_address=$(ip route get 1 2>/dev/null | awk '{print $7; exit}')
    [ -z "$ip_address" ] && ip_address=$(hostname -I 2>/dev/null | awk '{print $1}')

    # 5. 系统运行时间
    local uptime_info=$(uptime -p | sed 's/up //')

    # 6. 系统负载
    local load_info=$(uptime | awk -F'load average: ' '{print $2}')

    # 7. 温度
    local temp_info=$(cat /sys/class/thermal/thermal_zone0/temp 2>/dev/null | awk '{printf "%.1f°C", $1/1000}')

    # 返回所有信息
    echo -e "${CYAN}CPU:${NC} $cpu_cores cores @ $cpu_usage | ${GREEN}$cpu_model${NC}"
    echo -e "${CYAN}MEM:${NC} $mem_info | ${CYAN}DISK:${NC} $storage_info"
    echo -e "${CYAN}IP:${NC} ${GREEN}$ip_address${NC} | ${CYAN}UPTIME:${NC} $uptime_info"
    echo -e "${CYAN}LOAD:${NC} $load_info | ${CYAN}TEMP:${NC} $temp_info"
}

# 显示系统信息
echo -e "\n${YELLOW}=============== SYSTEM INFORMATION ===============${NC}"
get_system_info
echo -e "${YELLOW}==================================================${NC}\n"

修改文件权限：

sudo chmod +x /etc/update-motd.d/20-system-info

测试功能：

/etc/update-motd.d/20-system-info

特别鸣谢

1. Boot option ↩
2. ROCK Pi E Build Debian ↩
3. Beelink-IPC-R(rk3588)支持使用OpenWrt和Armbian ↩
4. Rockchip Kernel ↩
5. Partitions ↩
6. 创建 Ubuntu 根文件系统 ↩
7. 网络驱动移植（RTL8189） ↩
