MKS SKIPR V1.0主板折腾记录

本文最后更新于：2025年5月28日 晚上

前言

本人遇到一块MKS SKIPR V1.0主板出现不加载TF卡系统的异常情况，查阅相关资料以及排查硬件电路后，终于找到问题：主板上的一根DDR信号线与GND发生了短路；问题算是找到了，但是这期间的折腾过程还是比较曲折的，于是就用这篇文章来记录吧，仅供参考👨🏻‍🔧

相关知识

该主板上位机采用瑞芯微RK3328芯片，首先了解一下该芯片启动流程及相关模式：[1]

加载模式：

  1. SPI模式

  2. EMMC模式

  3. SDMMC模式

启动次序：

  1. 主控上电初始化

  2. BootRom代码在SRAM上运行，校验存储设备里的Bootloader

  3. 校验通过，加载并运行Bootloader引导代码

  4. Bootloader引导代码负责初始化DDR内存，加载Bootloader完整代码到DDR内存中并运行

  5. Bootloader加载存储设备上的Linux内核，并将执行权交给Linux内核

启动模式：

  1. Normal模式
    Normal模式就是正常的启动过程，各个组件依次加载，正常进入系统。

  2. Loader模式
    在Loader模式下，Bootloader会进入升级状态，等待主机命令，用于固件升级等。

  3. MaskRom模式
    MaskRom模式用于Bootloader损坏时的系统修复。

前期排查

所需工具

相关工具 相关软件
电脑 瑞芯微驱动
USB公对公数据线 瑞芯微开发工具
电烙铁 ⏳
细导线若干 🎵

BIGTREETECH CB2官方提供的整合工具包，已经包含相关驱动及软件，请解压后自行安装。

Loader模式

首先当然是进入Loader模式看看固件信息是不是能正常读取。

焊接电路

根据MKS SKIPR V1.0开源资料，再参考瑞芯微官方设计参考文档以及ROC-RK3328-PC开发板WIKI相关资料，发现该主板将RECOVERY按钮省略了…所以想要进入该模式，需要在主板底部的一个电阻上焊接一根导线出来，切记不要和其他电路搭在一起！！！

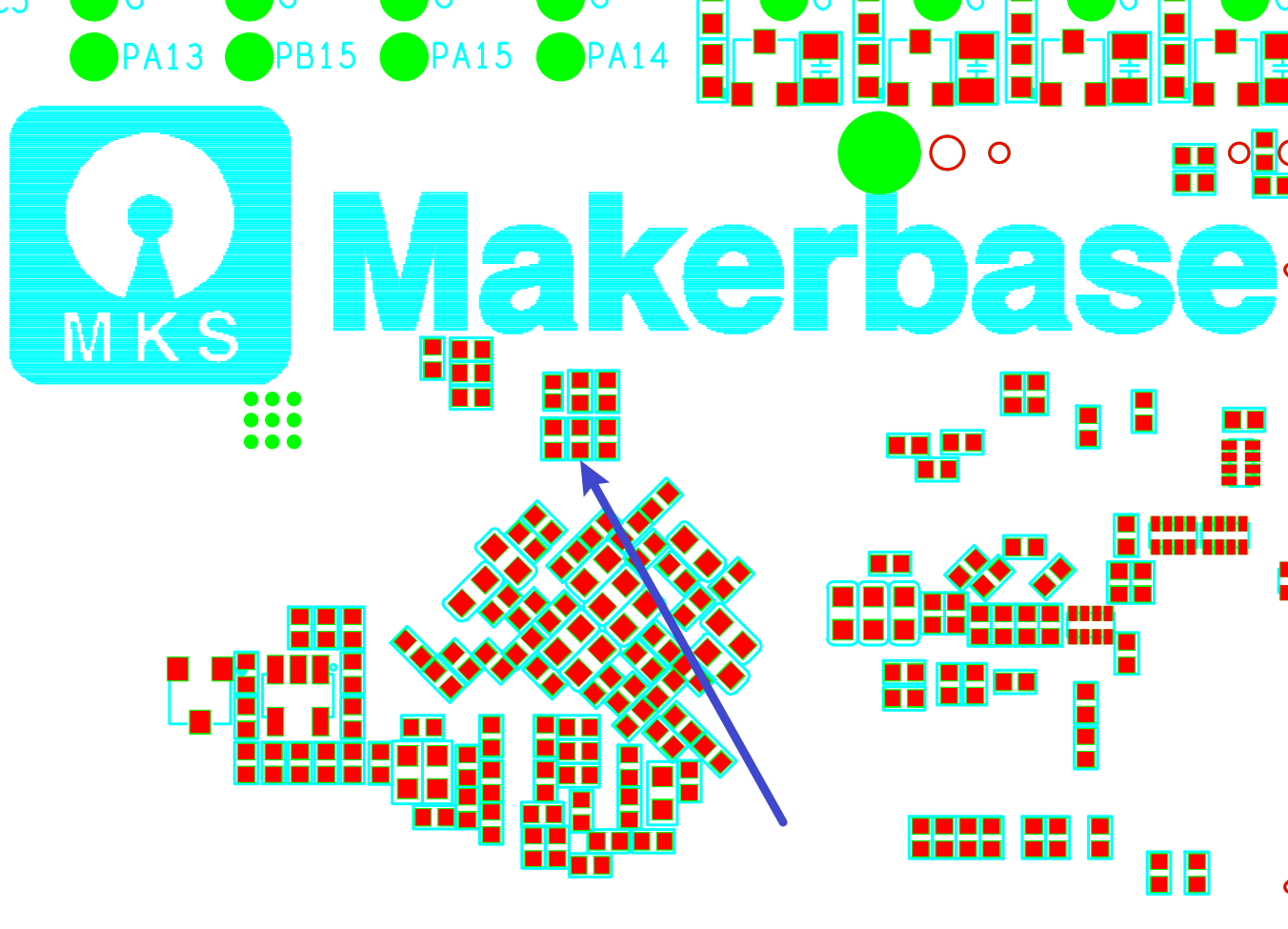

主板底部箭头处的电阻焊盘上焊接一根导线

进入Loader模式操作：

  1. 拔掉主板电源，将主板完全断电

  2. 将 RECOVERY 信号与GND相连

  3. 插上USB公对公数据线（切记插在电脑主机后面的接口，笔记本可忽略~）

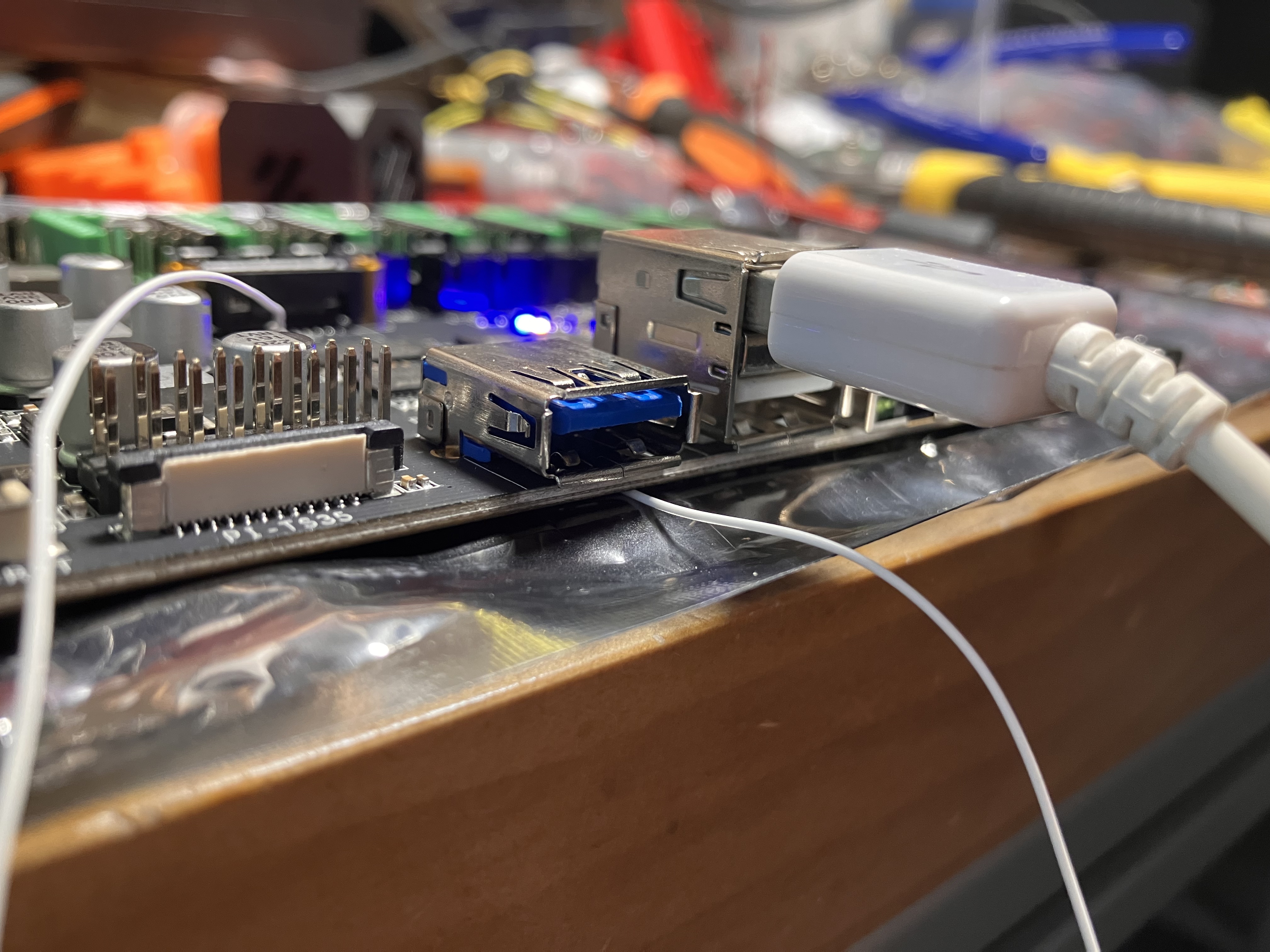

    核心USB OTG接口

  4. 打开设备管理器界面，等待电脑出现“噔噔”一声后，断开焊接的飞线，此时可以看到出现一个新的设备

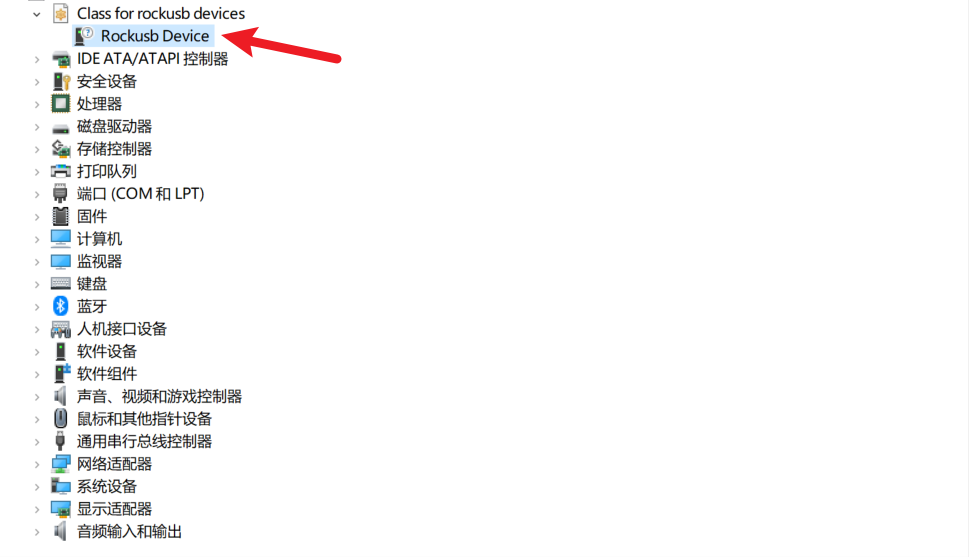

    Rockusb Device

  5. 打开瑞芯微开发工具，可以看到底部已经显示找到一个Loader设备

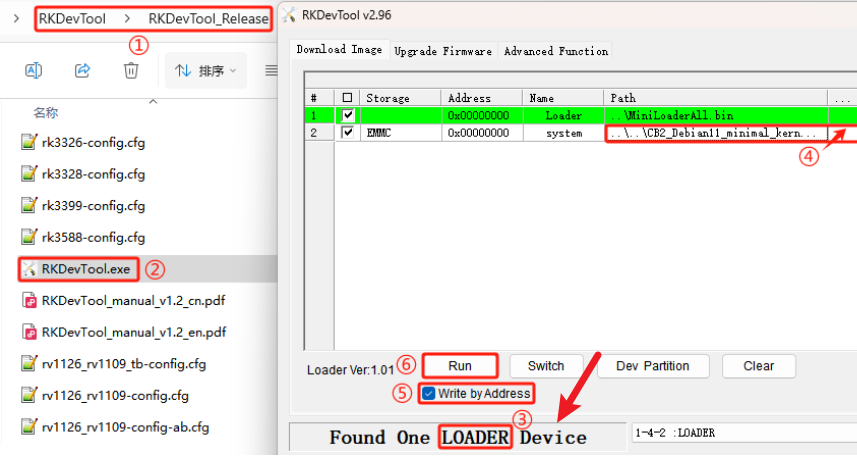

    Loader Device

排查结果1

该主板多次尝试后都无法进入Loader模式，看来此方法在这块主板上行不通。

MaskRom模式

该主板想要进入MaskRom模式，需要焊接另外一根导线（也可以使用镊子或者跳线帽），查询资料可知[2]，该芯片进入MaskRom模式需要将EMMC_CLK和GND短接：

主板正面EMMC插座

进入MaskRom模式操作：

  1. 拔掉主板电源，将主板完全断电，取出TF卡

  2. 将 EMMC_CLK 信号与GND相连

  3. 插上USB公对公数据线（切记插在电脑主机后面的接口，笔记本可忽略~）
    核心USB OTG口

  4. 打开设备管理器界面，等待电脑出现“噔噔”一声后，断开焊接的飞线，此时可以看到出现一个新的设备
    Rockusb Device

  5. 打开瑞芯微开发工具，可以看到底部已经显示找到一个MaskRom设备

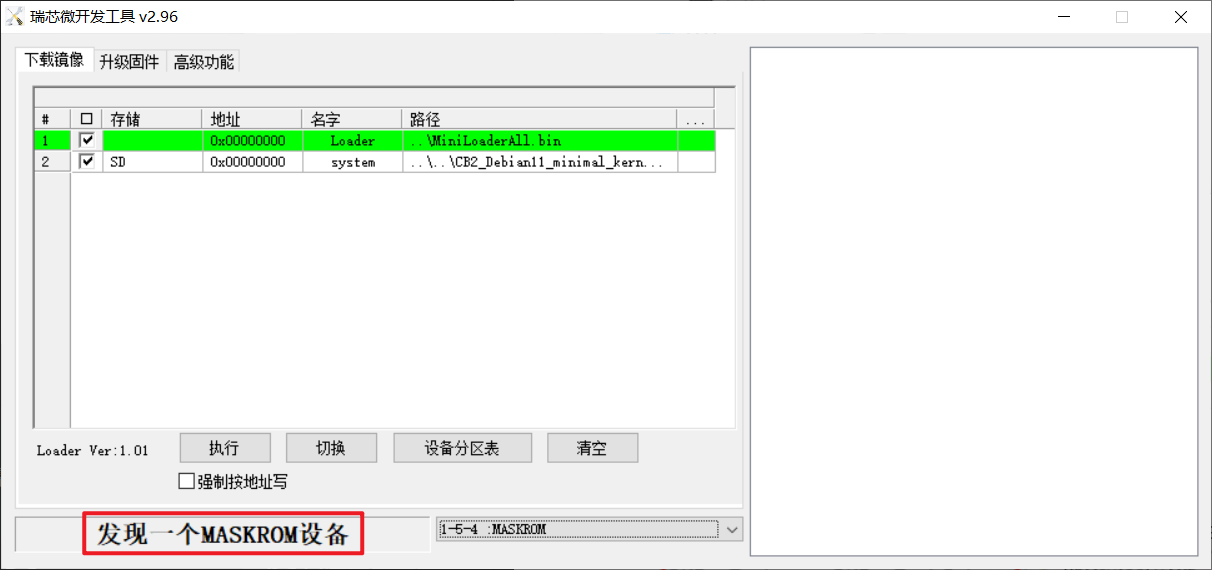

    MaskRom Device

排查结果2

该主板虽然可以进入MaskRom模式，但是依然读取不到任何的固件信息。

再次排查

由于这块主板现在只能进入MaskRom模式，所以想着是不是原厂的Loader固件损坏了，想着尝试刷入新的Loader固件看能不能恢复，在网上找寻了一番，找到了适合的Loader固件：：[RK][BL] Rockchip Bootloader Collection MiniLoaderAll，而且该主板还有一个HOST-USB接口可以用于查看固件烧录时的打印信息，在芯片执行相应操作时会通过该接口输出相关的Log信息，可用于判断异常情况。

操作步骤

串口Log：首先将电脑通过Type-c线与主板HOST-USB接口进行连接，给主板接入12~24V电源，打开设备管理器查看COM端口号，然后打开MobaXtern软件，点击 Session –> Serial，Serial Port选择设备管理器里对应的COM端口，Speed手动输入1500000，点击OK进行连接；

烧录新的Loader固件：打开瑞芯微开发工具，选择 高级功能 –> Boot …，选择一个刚刚下载的MiniLoaderAll.bin文件，点击下载，此时MobaXtern软件就会抓取到Log信息；以下是我遇到的情况：

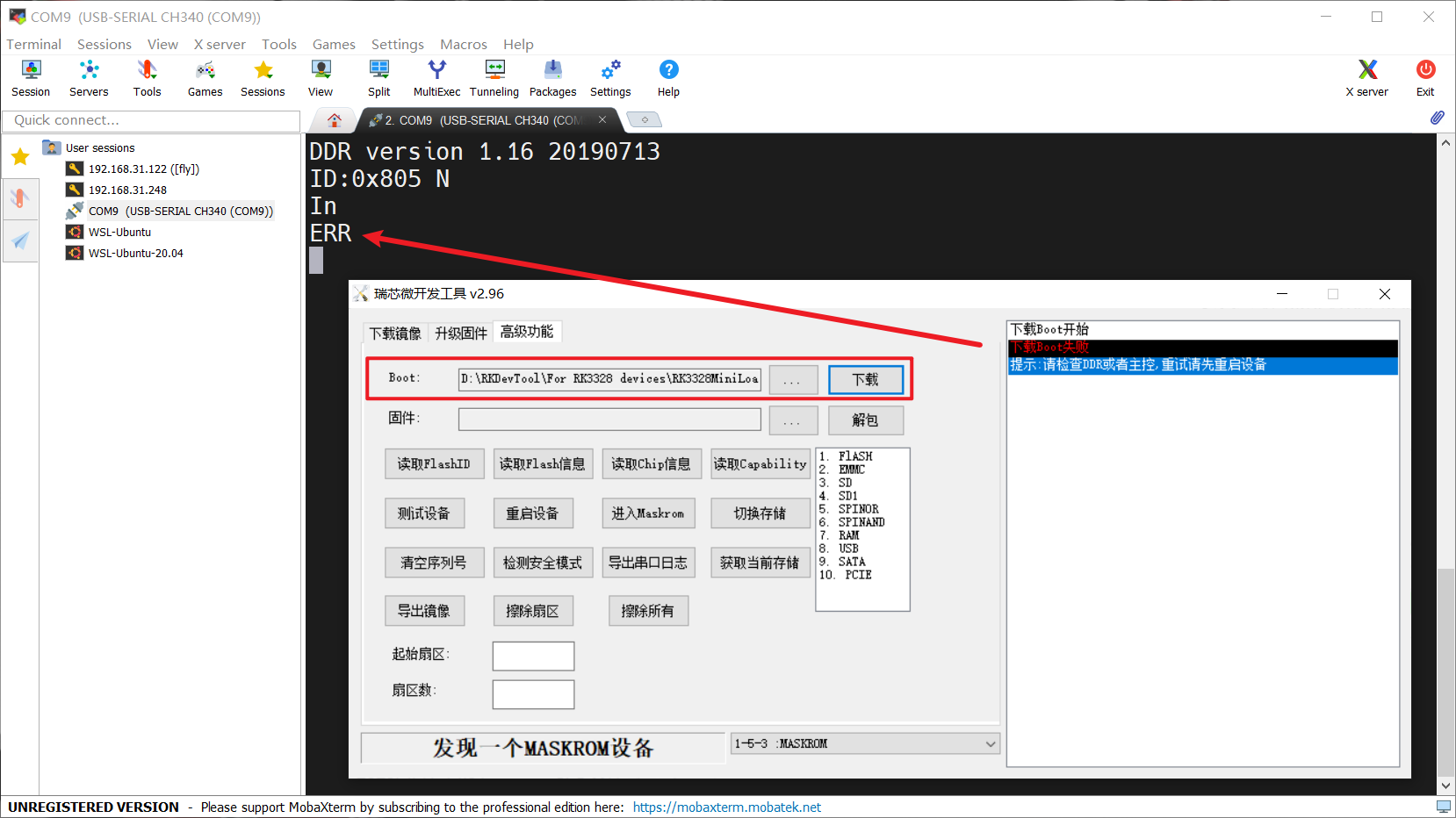

串口Log信息

问题分析

Log信息只在最后显示了一个ERR，再没有其他任何信息，所以判断起来比较困难，好在网上有很多使用该芯片的网友发过Log帖[3] [4] [5] [6]，其中就有一篇发布在官方Github仓库的Issue：mks board wont boot anymore，经过对比后发现，正常情况下会输出DDR3或者LPDDR3字样，但是我遇到的情况是直接输出ERR，说明是内存DDR部分出现问题，那么接下来就需要查找主板DDR电路部分了。

查找问题

由于MKS只提供了主板SCH原理图，并没有提供主板正面与背面器件的位号文档😅，所以查找起来会比较费劲了，经过一番苦苦查找后，终于发现了问题：VREF_DDR_DQ_1、VREF_DDR_CA_1、VREF_DDR_DQ_2三路参考电压其中有一路对地发生短路（具体是哪一路无法判断）；以下是我查找到的电压异常位置：

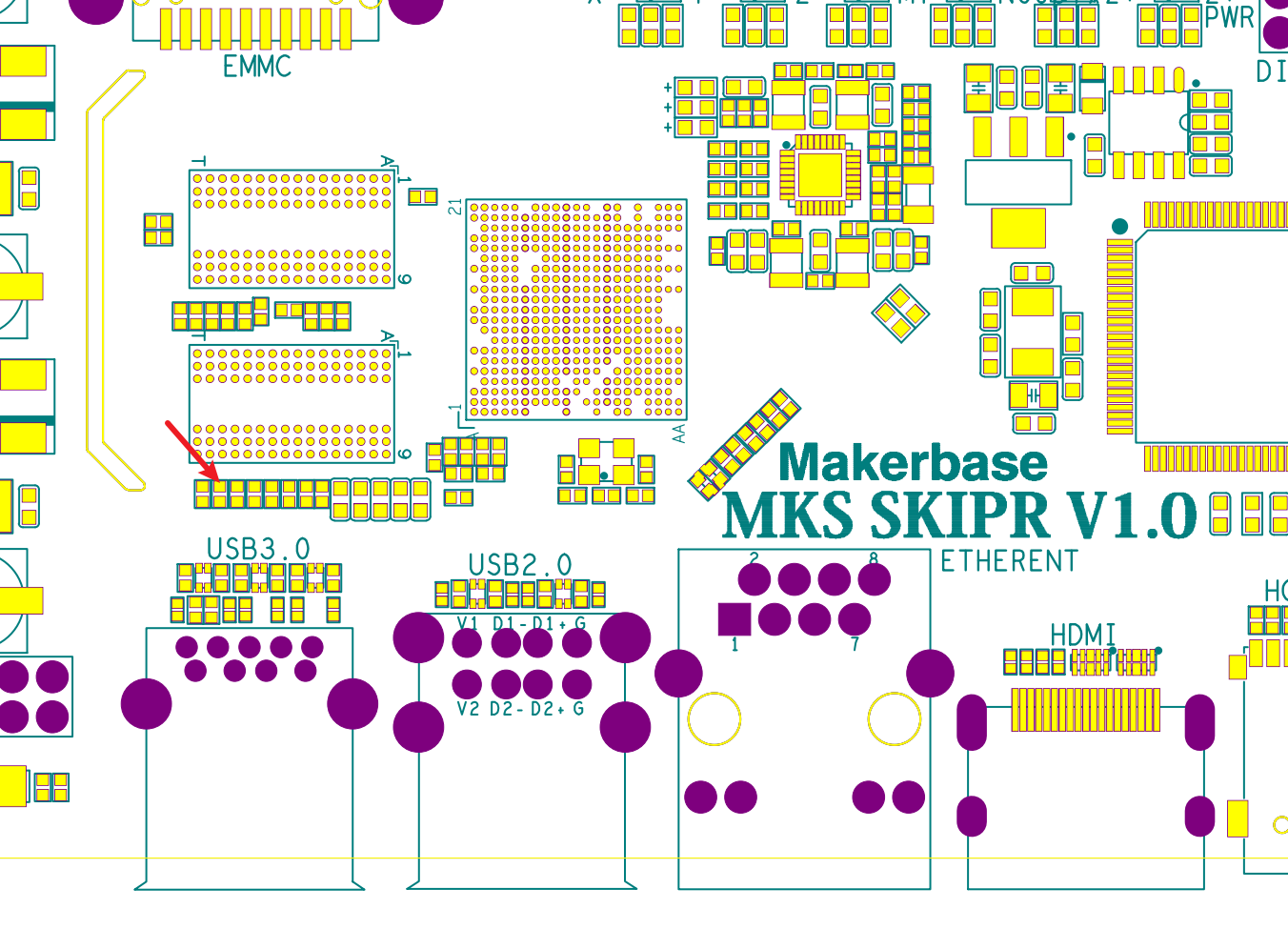

箭头处参考电压接近0V

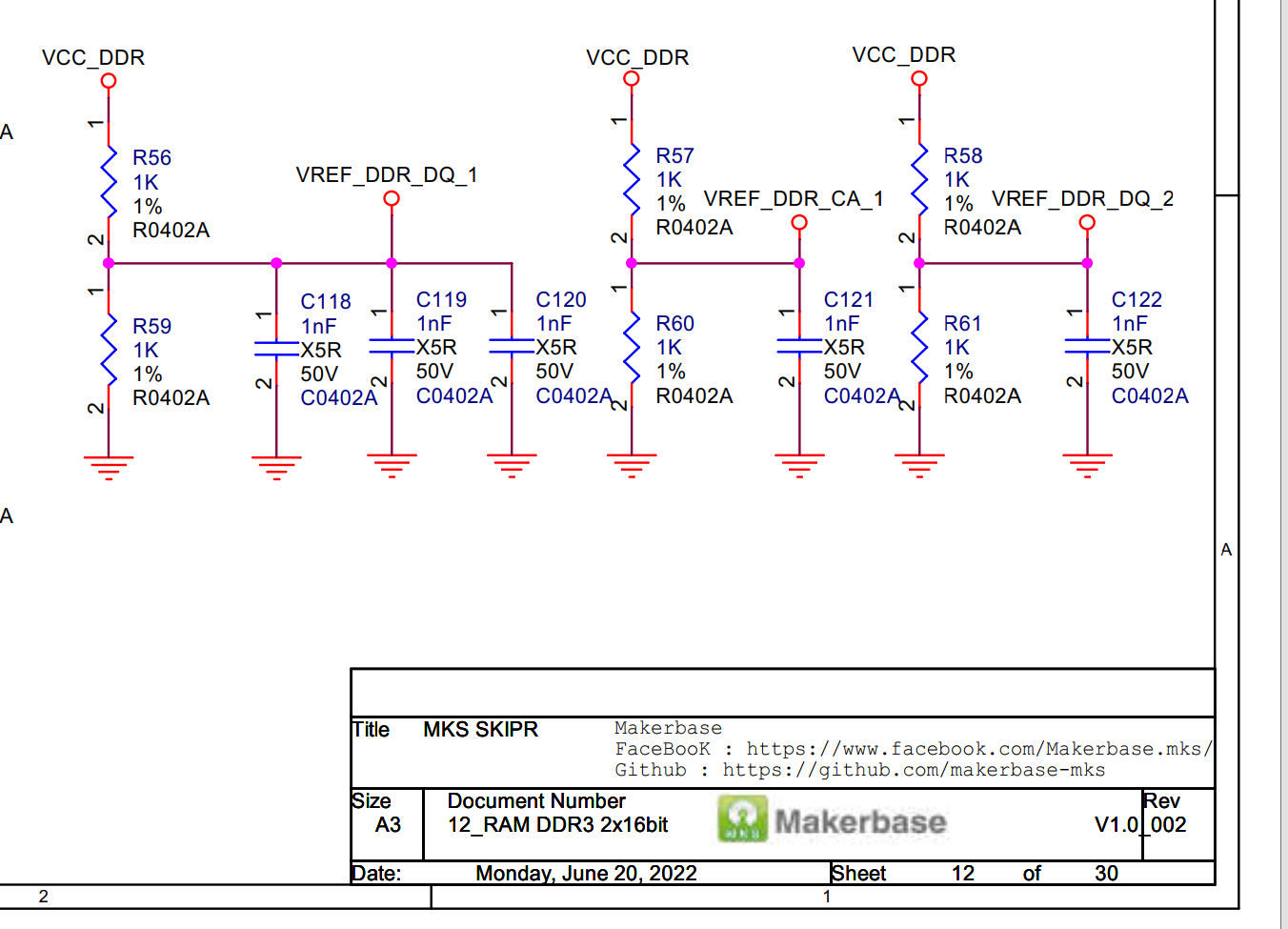

电压异常位置的原理图

最开始我怀疑是分压电阻或者滤波电容损坏造成的，于是我将那一路参考电压的器件都拆下来之后发现还是对地短路，那么基本可以断定是DDR芯片异常导致的该问题，但具体是哪颗DDR芯片我无法确定（为什么不提供位号图！！！）；本着电路布局都是就近原则，而这路参考电压刚好在最下面这颗DDR芯片旁边，所以只能抱着赌一把的心态尝试，拆下这颗芯片后将主板焊盘处理干净再测量，对地短路的异常消失了😀，于是我将这颗拆下的DDR芯片焊盘也处理干净，测量对应的引脚与GND，但未发现短路的情况…后续只能买植锡网进行重新植锡焊接再测试了💫。

焊接测试

某宝购买的植锡网收到后，给拆下来的DDR芯片重新植锡，焊接好后测试原来对地短路的地方，短路问题已经消失；给主板接入电源后发现还是不读取TF卡里的系统，也就是和之前的异常情况一样…后续在网上找到一款瑞芯微DDR测试工具，使用管理员权限运行该软件，测试文件选择：1GB DDR3(用1个CS且每个由2片256M×16bit组成)焊接检测.cfg，测试结果显示：DQ10有问题，可能是开路或者短路到地，测试结果: byte 1,有错。

定位问题

根据原理图及相关的报错信息：DQ10信号线，byte 1 有错 咨询DeepSeek后，分析是U4 DDR芯片其中一根信号线，而这个U4芯片对应主板上哪颗DDR芯片并不清楚（为什么不提供位号图！！！）…后来在立创开源广场上找到一个项目：RK3328的低功耗存储服务器/网心云盒子，主核心布局和该主板比较相似，对比后发现U4就是之前拆下来重新焊上去的那颗芯片，以为是之前没焊好，拆下来后用万用表测量主板，还是对地短路，而这根信号线是直接与主核心RK3328相连的，所以只有把它拆了才知道到底是什么情况，拆下主核心后测量主板发现还是对地短路，那么基本可以断定是主板内部走线与GND发生短路，那么这块主板的上位机部分算是废了，只能当个下位机来使用了💦

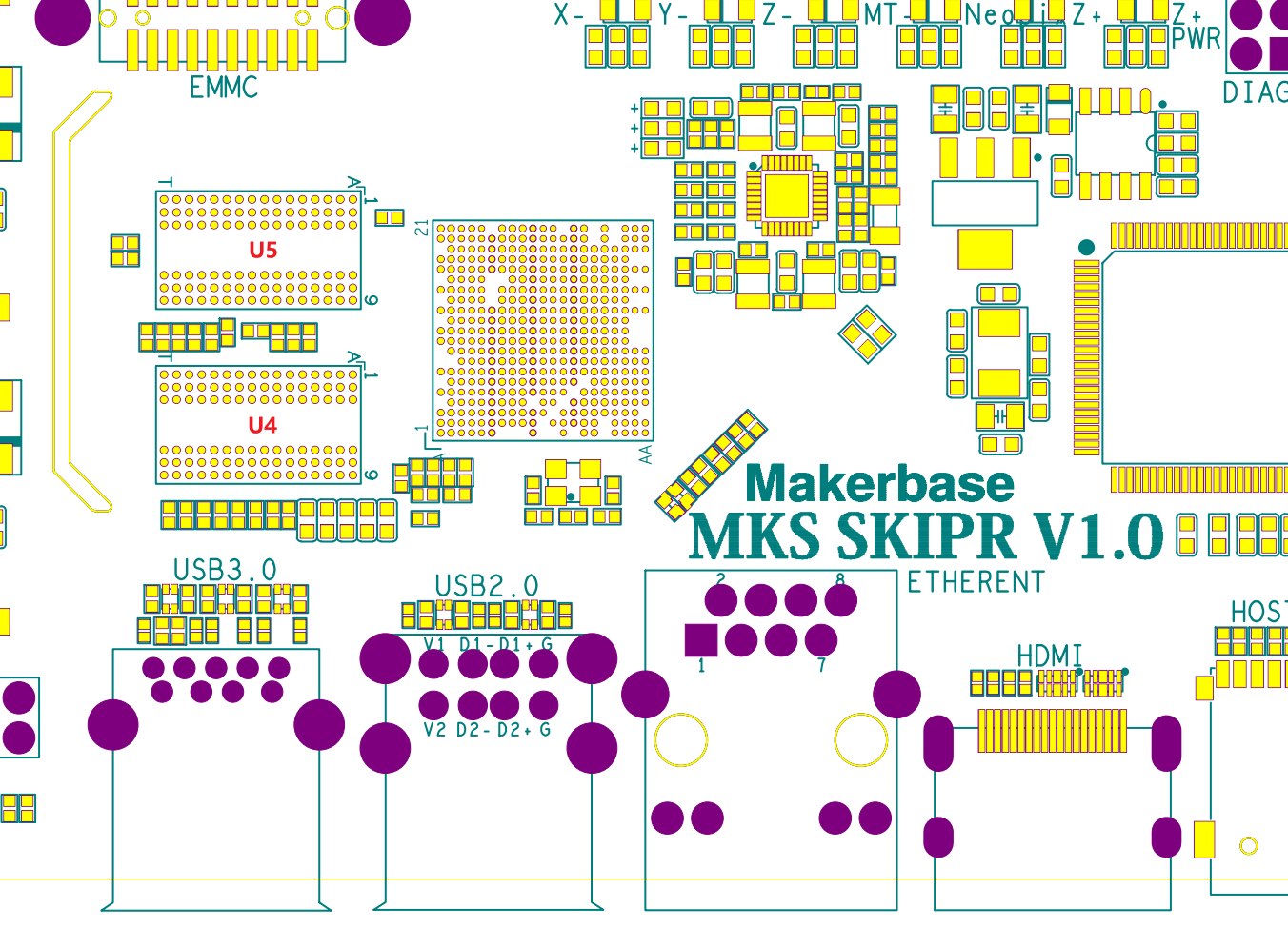

主板DDR芯片位号

特别鸣谢

  1. 启动模式说明 ↩
  2. fireflyROC-RK3328主板烧写eMMC简介 ↩
  3. rock64: “Wrong Ramdisk Image Format” after upgrade to 6.12.9 ↩
  4. PXE boot on Rock64 - UDP wrong checksum #341 ↩
  5. 【Linux】 Consult rk3328-roc-cc kernel problem ↩
  6. Rock64 bricked after upgrade ↩
